2020年3月，山東大學文化遺產研究院王全玉教授在科技考古領域著名期刊Archaeometry上發表題為“Was Lacquer the Key Ingredient For Luxurious Jinyin Pingtuo Products In the Tang Dynasty of China (AD 618-907)?”（“漆”是中國唐代金銀平脫技術中的關鍵要素嗎）的論文，第一次對唐代金銀平脫器物進行科技分析，結果未檢測出漆的存在，此研究對以往考古界對唐代金銀平脫工藝描述的準確性提出質疑。
面向公眾的“百度百科”對金銀平脫的描述取自《唐代金銀平脫工藝淺析》（申永峰、劉中偉，《中原文物》2010年第2期）：金銀平脫是一種將髹漆與金屬鑲嵌相結合的工藝技術，是我國古代著名的器物裝飾技法。劉中偉和吳磊在《唐代金銀平脫工藝探討》（《內江科技》2008年第6期）一文中敘述：金銀平脫作為我國古代著名的器物裝飾技法，工藝流程是利用金銀延展性好的特點，于極薄的金銀箔片上雕鏤出多姿多彩的復雜圖案，剪裁成一定形狀，將它們按照設計用漆粘合于器物表面，然后在其表面多次髹漆，待干透后打磨推光，于漆地上顯露出金銀花紋。
針對業界長期存在的這種工藝描述，研究學者普遍認為“金銀平脫器”的關鍵要素是漆，但此描述只是基于肉眼觀察和承襲前人之說，沒有科學數據支撐。本文首次利用多種科技分析手段，如紫外照相、超景深顯微鏡、掃描電子顯微鏡能譜儀（SEM-EDS）、X射線熒光光譜儀（XRF）和原位硅烷化的裂解氣相色譜-質譜聯用分析（Py（HMDS)GC-MS)，研究器物制作工藝、確定所用材料成分。文章選用了來自大英博物館館藏的兩件器物作為分析目標，一件是唐代銀碗（圖1a），另一件是唐代銅鏡 （圖1b）。碗的外側和鏡的背面均為金銀平脫工藝裝飾。

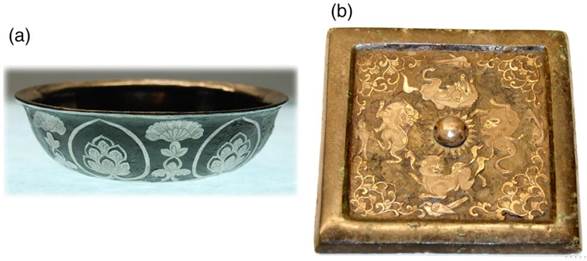

圖1.大英博物館館藏唐代金銀平脫器（a：唐代銀碗； b：唐代銅鏡）
唐代銀碗的外觀形貌如圖2所示。銀碗由銀片錘揲而成，口部外翻。銀碗金屬本體之上的裝飾層分為兩層：下層為紡織品襯底層，上層為黑色物質層（所謂的“漆”層）。銀箔裝飾圖案位于紡織品層之上，與黑色物質平齊。在顯微鏡下對銀碗的襯底層和所謂的“漆層”的2個斑塊位置（圖3）分別提取微小樣品并進行Py（HMDS)GC-MS分析，結果如圖4所示。由譜圖可以看出，紡織品襯底層顯示有淀粉存在，其可能被用作制造過程中的粘結劑。黑色物質層譜圖分析表明，取樣部位含有的成分主要為脂肪族羧酸類，說明其中含有油脂類物質，但是并未檢測到“漆”物質的存在。

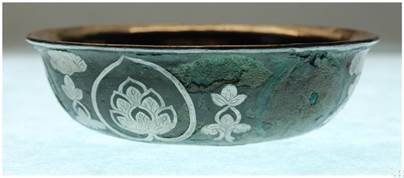

圖2. 銀碗的側面圖展示銀箔圖案和紡織品襯底層

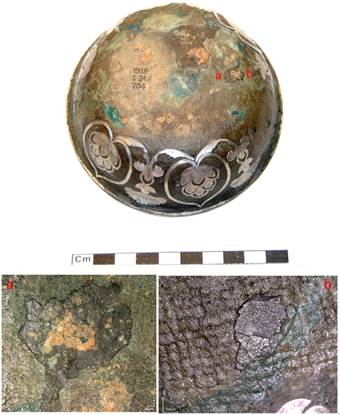

圖3. 銀碗‘漆層’取樣位置圖示

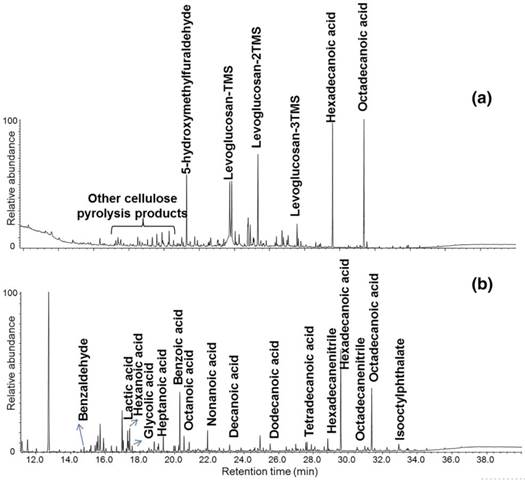

圖4. 銀碗裝飾層的Py（HMDS)GC-MS譜圖
（a）來自下層襯底的樣品；（b）來自上層“漆層”的樣品
文章還對另一件館藏物唐代銅鏡進行了分析。銅鏡為方形，鏡背為“金銀平脫”工藝，也分兩層，上層為黑色物質層和嵌入的金屬圖案，下層為不平整的砂質底層，嵌入的金屬為鍍金銀箔 (圖5)。經過Py（HMDS)GC-MS譜圖分析表明，原先被認為為“漆”的黑色物質經檢測為蟲膠，此外還檢測到現代修復用的醇酸樹脂類物質（圖6）。

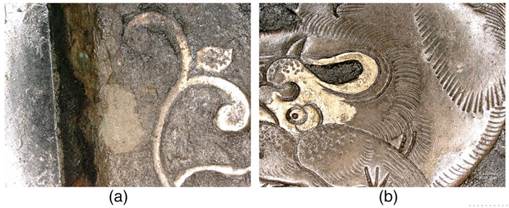

圖5. 銅鏡背面的超景深顯微鏡照片
(a)下層砂質層和上層黑色物質層；(b)鍍金銀箔圖案

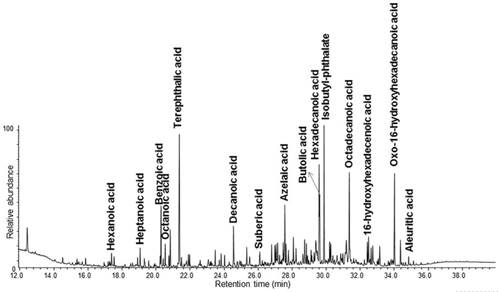

圖6. 銅鏡裝飾層的Py（HMDS)GC-MS譜圖
以上結果分析表明，“金銀平脫”器物中未檢測到“漆”的存在。可能的解釋有兩種：一是所分析的樣品中不含漆但并不一定代表整個黑色層不含漆；二是黑色層本來就不含漆。由此可見“金銀平脫器”表面基體材料未必是漆，可能是樹脂、蟲膠、桐油等物質。
目前金銀平脫器的文章大多停留在肉眼觀察、描述以及承襲前人之說的階段，此前進行過的金銀平脫器和螺鈿裝飾器物的科技分析，僅有對日本正倉院9件螺鈿銅鏡的紫外線照射分析。本文中，王全玉教授首次運用包括顯微觀察、無機金屬成分分析、有機物的成分分析等科技分析手段，對金銀平脫器進行了系統分析。與業界普遍認為的“金銀平脫器的關鍵要素是漆”的觀點不同之處在于，本文所研究的這兩件器物與正倉院的9件器物均未檢測出“漆”，我們不禁要問：其他同時代相同工藝的文物是什么情況？此次研究是否具有代表性？漆是否是金銀平脫技術的必不可少的元素？解決這些問題，需要依靠各科研機構對自身存有的以及出土的未經任何文保處理的金銀平脫器和螺鈿裝飾藏品，積極開展相關的科技分析研究。胡健的《唐代螺鈿銅鏡的樣式和工藝新探》和小林公治的《中國螺鈿史研究情況與課題——以亞洲螺鈿史建設為目標》文章中都在呼吁科技分析的必要性，相信未來隨著科技分析手段的深入運用以及比較研究方法的不斷開展，對金銀平脫工藝和螺鈿工藝的描述會更加科學、準確。
本文中，山東大學文化遺產研究院王全玉教授為第一作者和通訊作者，合作者包括大英博物館亞洲部的Y.Chen和科技部的D.Tamburini。王全玉，山東大學特聘教授，2019年加入文化遺產研究院，主要研究方向為冶金考古。
